定量裝車控制系統

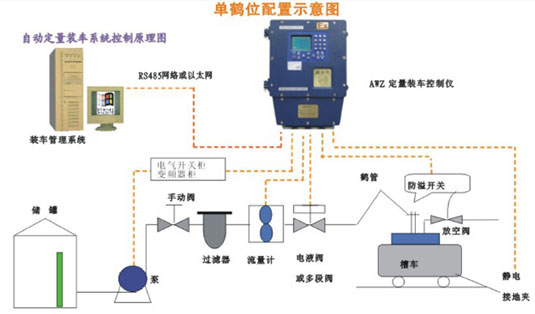

系統構成原理: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
分布式定量裝車控制系統由裝車控制儀、流量計、溫度計、液位開關、接地開關、控制閥門、防爆LED大屏幕、上位機等構成自動化定量發油系統。系統可單機運行,由操作人員就地操作、監視;也可以通過通信電纜線與控制室的計算機相連實現作業控制。將現場裝車情況匯總到控制室由計算機集中監控、管理、顯示、打印各類裝車報表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主要功能: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.自動發油、集中管理功能:可實現發油過程自動化,最高保障裝車準確度±0.2%以上,提高生產效率 2.安全報警保護功能:可實現各類故障報警,以及靜電溢汕保護、緊急停車保護 3.裝車過程監視功能:在線監視各鶴位的發油狀態 4.換票發油:可定制打印裝車票據,并存儲這些票據,具有密碼識別功能 5.脫機裝車功能:上位機不能操作室可方便切換到現場就地裝車 6.管理功能:接受上級各管理網絡(luò )的生產數據和生產計劃安排生產,生成多種報表 7.通訊聯網功能:提供標準的DDE及OPC接口,可與DCS、ERP等控制和管理系統實現通訊 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主要特點: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.采用國產價格、進口性能的CFZ定量裝車控制儀 2.獨特的以太網、RS485兩種可選聯網方式 3.上位機與裝車儀的通訊采用標準的TCP/IP 和MODBUS RTU 兩種方式 4.上位機軟件可采用通電的組態軟件,方便維護 5.靈活的組態方式,現場儀表的選型更方便靈活 6.上、下位機均為完全的中文環境 7.容易擴展、容易與現代網絡(luò )技術接軌 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
