概 述 |

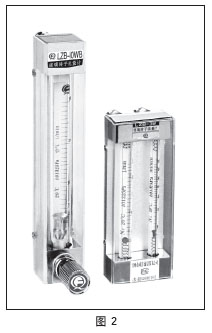

| LZB-()W/WB系列微小流量玻璃轉子流量計包括DN3、DN4、DN6、DN10四種通徑。它可以檢測氣體或液體的 微小流量，且結構輕巧，調節靈敏，安裝簡單，廣泛用于微量檢測分析、環保、醫療、輕工、食品、科研等部門； 可為各種分析儀器、環保儀器、醫療設備及其它科學試驗裝置配套。 |
|
| 外形及安裝尺寸 |

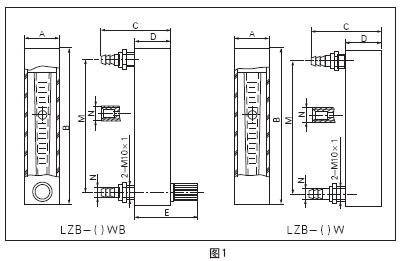

LZB-()WB系列流量計配有流量調節閥，外形及安裝尺寸見圖1和表1。
LZB-()W系列流量計不帶流量調節閥，外形及安裝尺寸見圖1和表1。 |
|
|
|
|
| 表1 安裝尺寸 |
單位：mm |
通徑
DN |
型 號 |
尺 寸 |
N |
設備上 安裝孔 |
備注 |
| A |
B |
C |
D |
E* |
M |
皮管接咀 |
金屬管接咀 |
| 3 |
LZB-3W
LZB-3WB |
26 |
136 |
50 |
24 |
< 50 |
116 |
Φ8 |
M10×1 |
2-Φ11 |
|
| 4 |
LZB-4W
LZB-4WB |
28 |
136 |
56 |
27.5 |
< 52 |
116 |
Φ8 |
M10×1 |
2-Φ11 |
| 6 |
LZB-6W
LZB-6WB |
28 |
136 |
58 |
29.5 |
< 55 |
116 |
Φ10 |
M10×1 |
2-Φ11 |
| 10 |
LZB-10W
LZB-10WB |
28 |
160 |
60 |
29.5 |
< 55 |
140 |
Φ11 |
M10×1 |
2-Φ11 |
|
| 注:*LZB-()WB系列專有。接咀可選用：快速接口、卡套接口。 |
|
| 接觸測量流體的零部件材質 |
| 零部件 |
基 座 |
接管咀 |
浮 子 |
錐形管 |
密封墊片 |
| 材 質 |
普通型 |
HPb59-1
黃 銅 |
HPb59 -1
黃 銅 |
1Cr18Ni9Ti 不銹鋼 瑪瑙、有機玻璃 |
硬質玻璃 |
丁腈橡膠 |
| 防腐型 |
1Cr18Ni9Ti
不銹鋼 |
1Cr18Ni9Ti
不銹鋼 |
1Cr18Ni9Ti不銹鋼 瑪瑙 |
硬質玻璃 |
氟橡膠 |
|
| * 對零部件材質有特殊要求，請另外說明 |
| 型號規格及技術參數 |
通徑
DN (mm) |
型 號 |
測量范圍 |
準確度 等 級 |
錐管長度
(mm) |
允許被測流體狀態 |
| 水，20℃ |
空氣,20℃,101325Pa |
溫度(℃) |
壓力(MPa) |
| 3 |
LZB-3W
LZB-3WB |
(0.4～4)ml/min
(0.6～6)ml/min (1～10)ml/min (1.6～16)ml/min (2.5～25)ml/min (4～40)ml/min (6～60)ml/min (10～100)ml/min |
(6～60)ml/min
(10～100)ml/min
(16～160)ml/min
(25～250)ml/min
(40～400)ml/min
(60～600)ml/min
(0.1～1)L/min
(0.16～1.6)L/min |
4 |
100 |
0～60 |
≤0.2 |
| 4 |
LZB-4W
LZB-4WB |
(16～160)ml/min
(25～250)ml/min
(40～400)ml/min |
(0.3～3)L/min
(0.6～6)L/min
(0.7～7)L/min |
| 6 |
LZB-6W
LZB-6WB |
(40～400)ml/min
(60～600)ml/min
(0.1～1)L/min |
(0.7～7)L/min
(1～10)L/min
(1.5～15)L/min |
2.5 |
| 10 |
LZB-10W
LZB-10WB |
(0.1～1)L/min
(0.16～1.6)L/min |
(3～30)L/min
(5～45)L/min |
120 |
|
| 注：特殊流量測量范圍，請另外說明。 |
|
