外形及安裝尺寸
|
零件名稱 |
材質 |
螺母 |
ABS |
止檔 |
浮子 |
接管 |
錐管 |
AS |
密封圈 |
天然橡膠 |
|
|

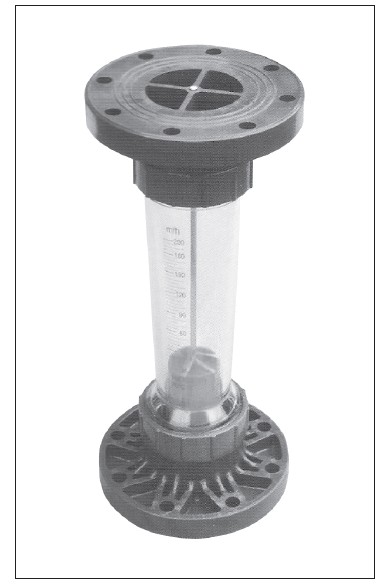

概述:
LZB-()S型塑料管浮子流量計重量輕,耐腐蝕,不易破碎,無毒無味,使用方便,主要用于化工、輕工、醫藥、食品、環保等部門 |
|
短管型
通徑 |
型號 |
測量范圍 |
尺寸 |
焊接管規格 |
螺紋規格 |
準確度等級 |
耐壓Mpa |
溫度℃ |
L |
B |
D |
DN15 |
LZB-15S |
6-60L/h 10-100L/h |
200 |
20 |
45 |
20 |
G1/2" |
4 |
≤0.6 |
0~40(介質為水或弱酸弱堿) |
DN25 |
LZB-25S |
0.1-1m³/h 0.16-1.6m³/h 0.25-2.5m³/h |
226 |
32 |
60 |
32 |
G3/4" |
DN32 |
LZB-32S |
0.4-4m³/h 0.6-6m³/h |
288 |
40 |
74 |
40 |
G1" |
DN50 |
LZB-50S |
1-10m³/h 1.6-16m³/h |
341 |
63 |
98 |
63 |
G11/2" |
DN65 |
LZB-65S |
5-25m³/h 8-40m³/h 12-60m³/h |
430 |
75 |
122 |
75 |
G2" |
|
長管型
通徑 |
型號 |
測量范圍 |
尺寸 |
焊接管規格 |
螺紋規格 |
準確度等級 |
耐壓Mpa |
溫度℃ |
L |
B |
D |
DN15 |
LZB-15S |
10-100L/h 16-160L/h 25-250L/h 40-400L/h 60-600L/h |
280 |
20 |
45 |
20 |
G1/2" |
4 |
≤0.6 |
0~40(介質為水或弱酸弱堿) |
DN25 |
LZB-25S |
100-1000L/h 160-1600L/h 250-2500L/h 300-3000L/h |
380 |
32 |
68 |
32 |
G3/4" |
DN50 |
LZB-50S |
0.4-4m³/h 0.6-6m³/h 1-10m³/h 1.6-16m³/h |
435 |
63 |
98 |
63 |
G11/2" |
|

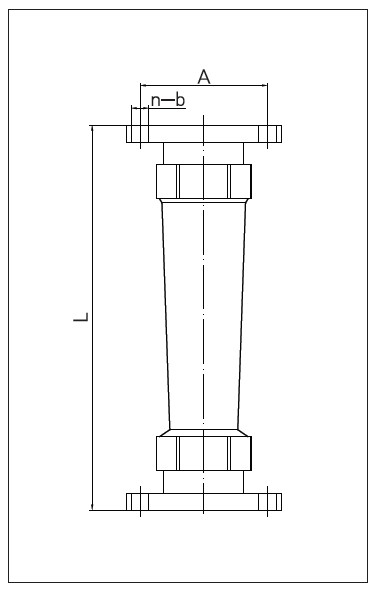

外形及安裝尺寸
|
技術參數
通徑 |
型號 |
測量范圍 |
尺寸 |
準確度等級 |
耐壓Mpa |
溫度℃ |
L |
A |
n-b |
DN15 |
LZB-15S |
6-60L/h 10-100L/h |
240 |
Φ 65 |
4- Φ 14 |
4 |
≤0.6 |
0~40(介質為水或弱酸弱堿) |
|
320 |
DN25 |
LZB-25S |
0.1-1m³/h 0.16-1.6m³/h 0.25-2.5m³/h |
282 |
Φ 85 |
4- Φ 14 |
|
432 |
DN32 |
LZB-32S |
0.4-4m³/h 0.6-6m³/h |
351 |
Φ 100 |
4- Φ 18 |
|
DN50 |
LZB-50S |
1-10m³/h 1.6-16m³/h |
425 |
Φ 125 |
4- Φ 18 |
|
519 |
DN65 |
LZB-65S |
5-25m³/h 8-40m³/h 12-60m³/h |
528 |
Φ 145 |
4- Φ 18 |
DN100 |
LZB-100S |
8-50m³/h 14-90m³/h 16-120m³/h |
555 |
Φ 180 |
8- Φ 18 |
DN125 |
LZB-125S |
25-150m³/h 25-180m³/h 25-200m³/h |
555 |
Φ 210 |
8- Φ 18 |
DN150 |
LZB-150S |
25-150m³/h 25-180m³/h 25-200m³/h |
555 |
Φ 240 |
8- Φ 18 |
|
