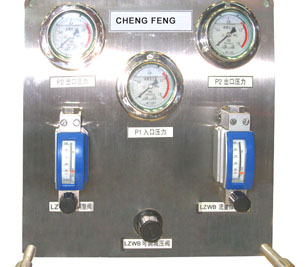

吹掃裝置流量計
點擊下載
| 概述 |
| 吹掃裝置流量計是采用成豐公司的金屬管浮子流量計或玻璃轉子流量計與恒流閥配合，構成流量吹掃裝置實現流量測量并確保流量恒定輸出。 由于浮子流量計秉承了成豐公司流量計安全可靠，測量精確穩定的特點，因此，成豐系列吹氣裝置流量計對于入口或出口壓力變化時，能夠確保流量恒定輸出，可以廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業變送器的吹掃、差壓法液位測量等過程控制中。 成豐系列產品的設計結構完全滿足工業控制的要求，安裝適用條件完全符合儀表測量技術的要求。 |
|
工作原理
|

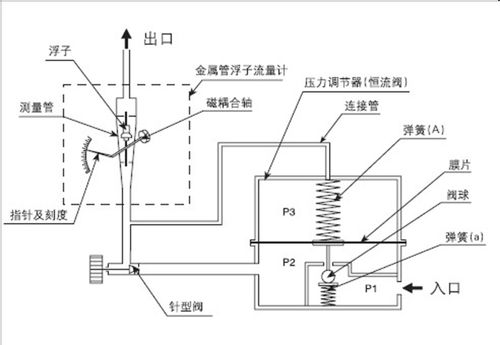

| 根據測量結構示意圖（以恒定入口壓力為例）可以看出： 彈性膜片受到向上的作用力為： P2A+P1a .............（1） 彈性膜片受到向上的作用力為： P3A+P2a+F .............（2） 在壓力處于平衡狀態時，即：（1）=（2）時 P2A+P1a=P3A+P2a+F.........（3） 作為壓力調節器膜片的差壓P2-P3，我們可以得到以下的等式： P2-P3=F/A-a/A（P1-P2）........（4） 由于a C（恒定值）=P2-P3 當測量介質是不可以壓縮的液體時，RE壓力調節器可以適用出口壓力變化。對于（4）式中，由于P1是恒定的，P3是變化的，因此，P3變?yōu)椋篜3+ΔP，P2變?yōu)椋篜2+ΔP，所以： C（恒定值）=P2-P3 |
| 特點 |
| ·單路，雙路，多路形式（可選） ·單表安裝，面板安裝，柜式安裝（可選） ·1/4"NPT，卡套，螺紋，法蘭連接（可選） ·6mm，8mm，10mm，15mm，25mm管路 ·開關信號輸出，4-20mA信號輸出（可選） ·金屬結構，簡單，堅固，美觀 ·可以測量過程溫度低于200℃ ·可以測量過程壓力低于6.4MPa ·流量，壓力（可選）現場指示 ·采用本公司LZ系列浮子流量計 ·可選配精密微型針型閥，方便，靈活，便于現場流量調節 |
|
|
|
|
|
|
