電接點雙金屬溫度計
產品型號:WSSX型
主要技術參數 | |||||||||||||||||||||||||
(1) 電接點型式:上下限接點、單上限接點、雙上限接點。 (2)準確度等級:a.上下限電接點、單上限電接點:1.5級; b.雙上限電接點:第一上限為1.5級;第二上限為4級; c.接點的設定誤差為示值基本誤差的1.5倍。 (3) 接點額定功率10W a.接點最高工作電壓220V AC,接點最大工作電流1A(無感負載); b.工作電壓推薦36V以下,但不宜小于12V,以保證觸點動作可靠。 (4) 標度盤公稱直徑:100mm、60mm。 (5) 時間常數、公稱壓力、護套材料同WSS型溫度計。 |
|||||||||||||||||||||||||
外形及電線路圖 | |||||||||||||||||||||||||

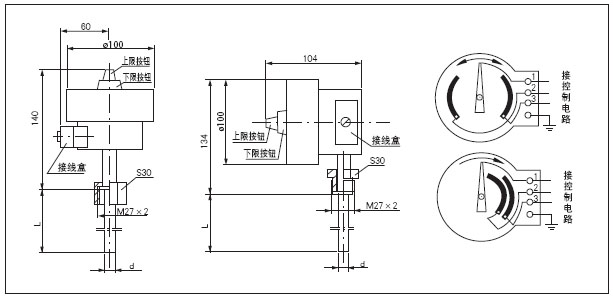

WSSX-301型電接點雙金屬溫度計外形及電線路圖 | |||||||||||||||||||||||||
(mm) | |||||||||||||||||||||||||
|
|||||||||||||||||||||||||
注:帶*的測量范圍無插入長度75mm | |||||||||||||||||||||||||

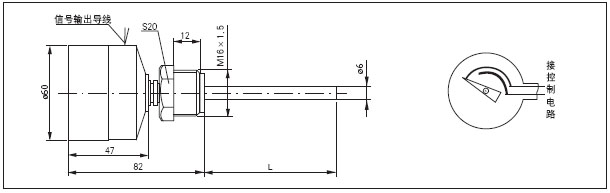

WSSX- 401 411/402 412型電接點雙金屬溫度計外形及電線路圖 | |||||||||||||||||||||||||
(mm) | |||||||||||||||||||||||||
|
|||||||||||||||||||||||||
注:帶*的測量范圍,當插入長度為75mm時另行商議。 |
