雙金屬溫度計

首頁首頁 > 產品中心 > 溫度儀表 > 雙金屬溫度計

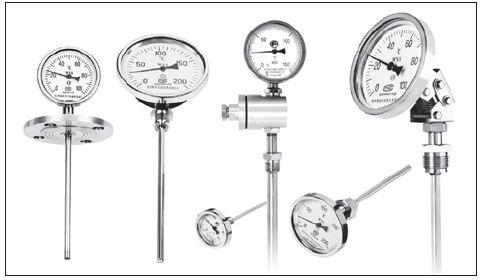

雙金屬溫度計

點擊下載點擊下載

概述

  雙金屬溫度計是一種 適用于測量中低溫的現場 檢測儀表,可用來直接測 量氣體和液體的溫度。與 玻璃溫度計比較,具有無 汞害,讀數清晰,堅固耐 用等優點。我公司生產多 種用途的雙金屬溫度計, 規格品種齊全,質量穩定 可靠,可廣泛應用于工業、 農業、國防及科研等領域 的各個部門。

結構特征與工作原理

  雙金屬溫度計(以下簡稱溫度計)是用繞成螺旋形的熱雙金屬片作感溫元件,并將它裝在保護套內,一端固定(固定端),另一端(自由端)連接在一根細軸上,軸端裝有指針。當溫度發生變化時,感溫元件的自由端隨即 轉動,通過細軸帶動指針,在標度盤上指示出溫度的變化;直型溫度計則通過轉向傳動機構帶動指針。表殼材料有 鋼板、鑄鋁合金、不銹鋼板?烧{角型溫度計的表頭部份借助于波紋管,轉角機構等零件,可以由角型到直型或從 直型到角型任意角度調整。

電接點雙金屬溫度計則在結構上增添了電接觸組、調節裝置和出線盒等部件。在溫度變化時,指針(動觸點) 與預先設定的控溫定觸點(上限或下限)相接觸或斷開的瞬間,使控制線路中的繼電器或接觸器動作,從而實現自 動控溫或報警的功能。

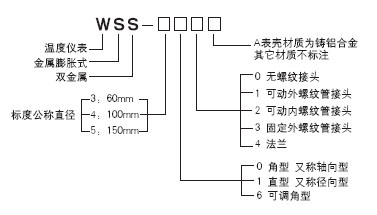

主要技術參數:   溫度計型號及各符號的含義
(1)準確度等級:1.5級
(2)時間常數:護套管直徑 d=6mm <30s ;
d=8、10、12mm <40s;
(3)護套管的公稱壓力:6.4 MPa(靜壓);
(4)護套管材料:1Cr18Ni9Ti。


型號規格
型式

型號

標度盤公稱直徑

測量范圍(℃)

分格值(℃)

插入長度

護套管直徑

安裝螺紋

殼體材料型式

角型

WSS-301
WSS-302

60

-80~+40
-40~+80

2

75
100
150
200
250
300
注:311,0~50℃,L=75不能做

6

可動外螺紋M16×1.5

可動內螺紋M16×1.5

鋼板

WSS-301A
WSS-302A

0~50

1

鑄鋁合金

0~100
0~150

2

直型

WSS-311A
WSS-312A

0~200
0~300

5

角型

WSS-401
WSS-402

100

-80~+40
-40~+80

2

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

8
10
12

可動外螺紋M27×2

可動內螺紋M27×2

鋼板

WSS-401A
WSS-402A

鑄鋁合金

直型

WSS-411
WSS-412

鋼板

WSS-411A
WSS-412A

鑄鋁合金

角型

WSS-501
WSS-502

150

0~50

1

鋼板

WSS-501A
WSS-502A

0~100
0~150

2

鑄鋁合金

直型

WSS-511
WSS-512

0~200
0~300

5

鋼板

WSS-511A
WSS-512A

鑄鋁合金

可調角型

WSS-463

100

0~400
0~500

10

200
250
300
400
500

6

固定螺紋R1/2

不銹鋼板

WSS-461
WSS-462

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

10
12

可動外螺紋M27×2

可動內螺紋M27×2

不銹鋼板

WSS-461A
WSS-462A

鑄鋁合金

注:
A 護套管材料:1Cr18Ni9Ti,要求其它材料須注明。
B 要求其它安裝螺紋需另行洽商。
C 法蘭連接須提供法蘭標準號及規格。
D 溫度計標度盤公稱直徑為φ100,φ150的插入長度為:
1)當護套管直徑為φ8,插入長度范圍75 mm~500 mm;
2)當護套管直徑為φ10,插入長度范圍75 mm~1000 mm;
3)當護套管直徑為φ12,插入長度范圍1250 mm~2000 mm。
E 要求其它護套管直徑另行洽商。
