雙金屬指示熱電阻（偶）

點擊下載

概述

雙金屬指示熱電阻(偶)是具有現場指示和遠傳顯示功能的一體化溫度測量?jì)x表，可用來直接測量氣體、液體和物質的溫度。儀表可現場清晰的看到指示值，又可把信號遠傳到控制室。傳到控制室的信號有Pt100熱電阻信號， K型、E型熱電阻信號，也有經過變送為(4～20)mA標準信號，起到了一表兩用的作用。

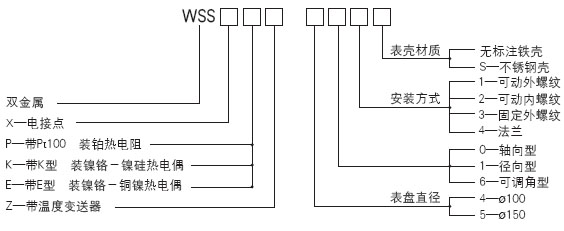

型號命名及代表意義

熱電阻（偶）接線圖

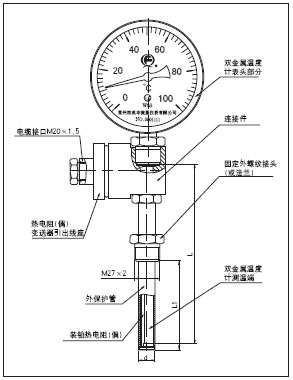

基本結構圖

1.熱電阻(偶)；
2.溫度轉換顯示器；
3.電源24V DC；
4.負載（250±0.01）Ω電阻；
5.調節儀表或計算機。

主要技術參數

測量范圍 (℃):
WSSP：-80～40、-40～80、0～50、0～100、
0～150、0～200、0～300、0～400、0～500；
WSSK：0～400、0～500；
WSSE：0～300、0～400、0～500；
準確度等級:
雙金屬溫度計為1.5級；
鎧裝鉑熱電阻為B級±（0.30＋0.005│t│）；
鎧裝鉑熱電偶為Ⅱ級±2.5℃或0.75%│t│；
變送器基本誤差±0.5%。
插入長度L1(mm):
100；150；200；250；300；400；500；750。

尾管直徑d(mm)：
18、20；
安裝螺紋：
M27×2、 3/4”、法蘭；
外保護管材質：
1Cr18Ni9Ti、316、316L、外套聚四氟乙烯；
常溫絕緣電阻：
鉑熱電阻≥100MΩ；
熱電偶≥1000MΩ/m
鉑熱電阻（熱電偶）熱響應時
