玻璃板液位計

點擊下載

概述

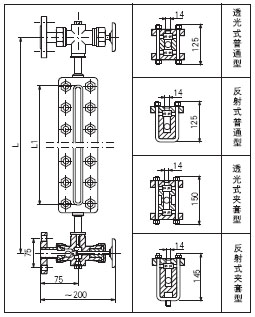

結構原理

液位計上、下端安裝法蘭與容器相連構成連通器，透過玻璃可直接觀察到容器內液位的實際高度。
液位計結構主要有透光式、反射式兩種。
在液位計上下閥門內裝有安全鋼珠，當玻璃板因意外事故損壞時，鋼珠在容器內壓力作用下自動密封,防止容器內的液體繼續外流。

技術參數

測量范圍：500、800、1100、1400、1700…（mm）

工作壓力：2.5、4.0、6.3MPa;0.6MPa(用于R型)

工作溫度：（-20～250）℃

閥門自動封閉壓力表≥0.2MPa

過程連接：HGJ46-91 DN20 PN4.0或PN6.3凸面

　　　　　其它法蘭標準（其它法蘭標準（如GBJB/T、

　　　　　HGJ、ANSI、DIN等）請用戶在訂貨時注明。

接液材質：耐熱碳素鋼；不銹鋼

量子范圍：300-2000mm

HG5型成豐玻璃板液位計是成豐儀表按照HG5-1364-80標準制造的儀表，具有結構簡單、維修方便、安全可靠等特點，廣泛應用于是有、化工等工業領域的液位測量。

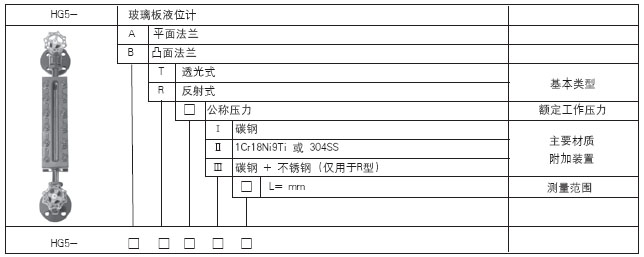

產品造型編碼
