概 述 |
CF2001系列絕壓/壓力變送器選用高精度、高穩定性擴散硅隔離式傳感器組件,通過高可靠性的放大電路及精密溫度補償, 將被測介質的絕壓或表壓轉換成4~2 0 m A D C標準電信號。 精湛的封裝技術以及完善的裝配工藝確保了該產品的優異質量和最佳性能。本產品具有品種規格齊全、接口形式規范、零點及量程調節方便等特點,能夠最大限度地滿足客戶的需要。 CF2001系列列絕壓/壓力變送器產品分普通型、本質安全防爆型和隔爆型三種型式,本質安全防爆型和隔爆型產品能夠 廣泛用于工業現場中各種惡劣及危險場所。 |
|
|
|
特 點 |
最小測量范圍5 K P a以上 最大測量范圍0~3 2 M P a 直接過程連接勿需安裝支架 零點、量程外部連續可調 防雷擊、防射頻干擾 帶現場指示 本質安全防爆或隔爆 體積小、外形美觀、性?xún)r(jià)比高 高精度、高穩定性、高可靠性 可選用H A R T通訊協議 |
|
過載壓力 最大量程的2倍或7 0 M P a(取最小值) 輸出信號 4~2 0 m A D C(二線制) 工作電壓 14~36V DC(二線制)標準24V DC ±5%,紋波小于1% 介質溫度 - 2 5 ~+ 1 0 0℃ 環境溫度 - 2 0℃~+ 8 5℃ 相對濕度 0 %~1 0 0 % |
|
應 用 |
工業現場液位測量與控制 實驗室壓力校驗系統 航海及船舶制造 航空及飛機制造 空分設備及熱電機組 能源管理系統 液位測量及供水系統 液壓氣動控制系統 |
|
|
|
技術指標 |
測量介質 與316L不銹鋼兼容的各種液體、氣體或蒸汽 量程 0~5 K P a至0~3 2 M P a(參見選型表) |
|

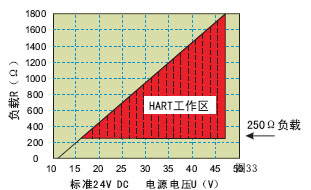

負載電阻 (4~2 0 m A) :R =(U-14)0.02-R0 其中:U為電源電壓,R0為電纜內阻 (0~1 0 m A) :R≤1 KΩ (0~5 V) :R≥3 0 0Ω |
|
性能指標 |
準確度 ±0.1 %(包括非線性、重復性及回差在內的綜合誤差) 零點遷移 正遷:最大量程的0 %~+80% 負遷:最大量程的0%~- 100%(不得超過- 100KPa,絕壓產品無負遷移) 量程調節 最小量程至最大量程間任意調整(參見選型表) 過壓影響 小于最大量程的0.25% 電源影響 小于輸出量程的0.01%V 負載影響 可忽略不計 溫度影響 最大量程的±1.5%(溫度范圍:- 2 0~+ 8 5℃,包括零點和量程總的溫度影響) 穩定性 最大量程的±0.25%/年 |
結構特性 |
材料 316L不銹鋼膜片 接頭材料 316不銹鋼 外殼材料 鑄鋁合金表面噴塑處理 過程接口 M20×1.5、NPT1/2或G1外螺紋(大開口) 電氣接口 標準防水插頭 NPT1/2內螺紋電纜線密封接頭 指示表 M3數字液晶顯示表頭 重量 約1 . 2 k g 防爆標志 ExiaⅡCT5(本安型) ExdⅡCT5(隔爆型) 總體防護性能符合 Ip67符合相關參數) |

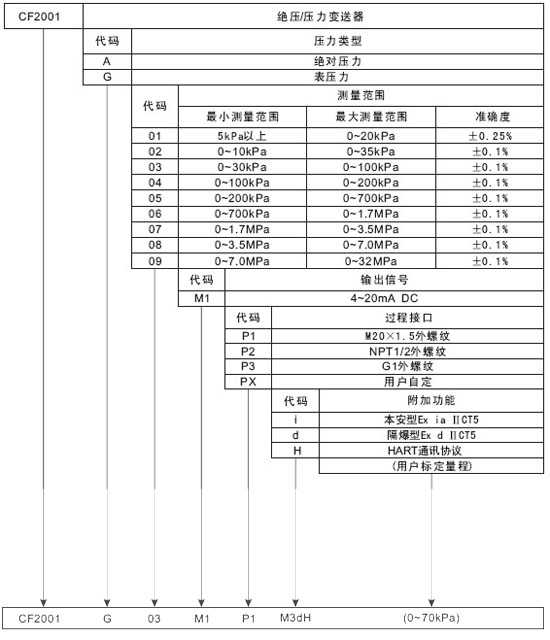

選型指南 |
|
